扫描电镜采集的样品图像(3) 发布时间:2014-01-14


(1)X70钢断口形貌特征分析

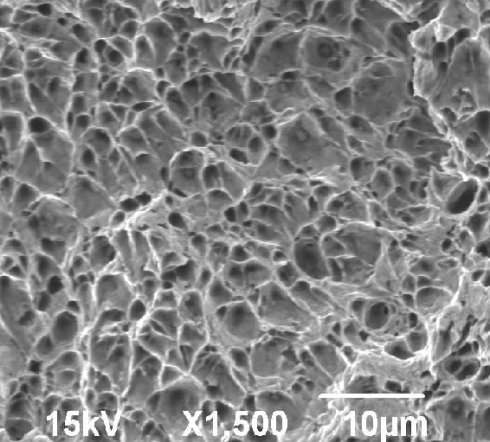

X70钢断口韧性断裂区(扫描电镜SEM)


图1  X70钢断口韧性断裂区(扫描电镜SEM)


图1是X70钢断口韧窝断裂区的形貌,在断口上分布着许多微坑,在一些微坑的底部可以观察到夹杂物。

X70钢断口解理断裂(扫描电镜SEM)


图2 X70钢断口解理断裂(扫描电镜SEM)


图2为X70钢解理断裂区,形貌特征为:在断口上存在许多台阶,在解理裂纹扩展过程中,台阶相互汇合形成河流花样。

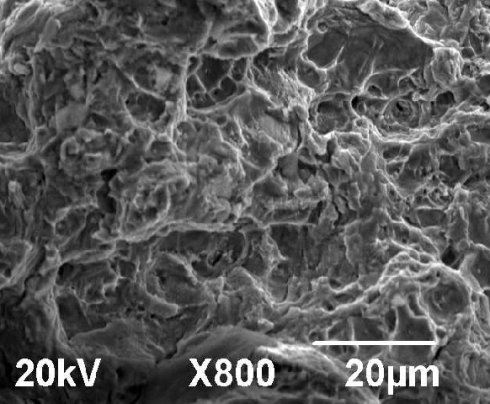

X70钢断口准解理断裂区(扫描电镜SEM)


图3  X70钢断口准解理断裂区(扫描电镜SEM)


图3为X70钢准解理断裂区,形貌特征为:浅而大的韧窝与舌状花样解理台阶、河流花样撕裂棱等。


(2)35CrMo钢显微组织的组成及形貌特征分析

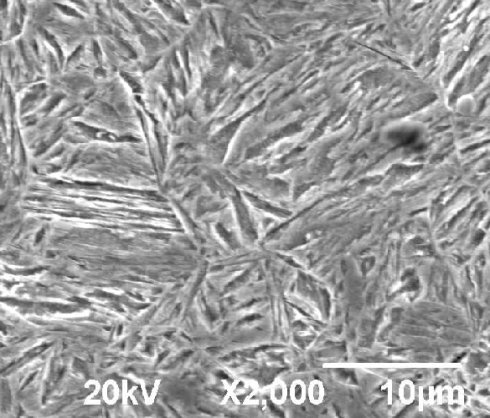

35CrMo钢显微组织(扫描电镜SEM)


图4  35CrMo钢显微组织(扫描电镜SEM)



图3是(35CrMo钢淬火后显微组织)的二次电子像。其组织为下贝氏体(B),为α-Fe和Fe3C 的复相组织。α-Fe呈针状,一边较为平直,碳化物呈颗粒状分布在α-Fe针内,α-Fe针排列呈行,并与长轴方向呈55~60°夹角。
