【造纸】纸样品不同加速电压效果对比 发布时间:2014-01-09

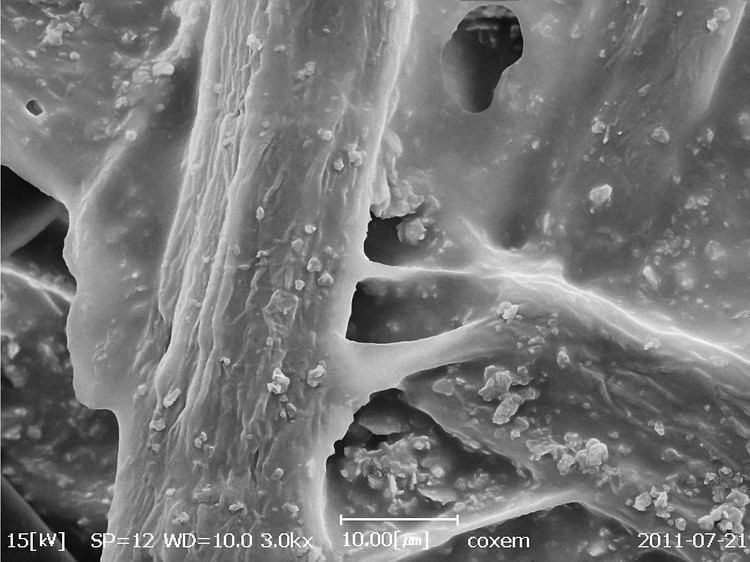

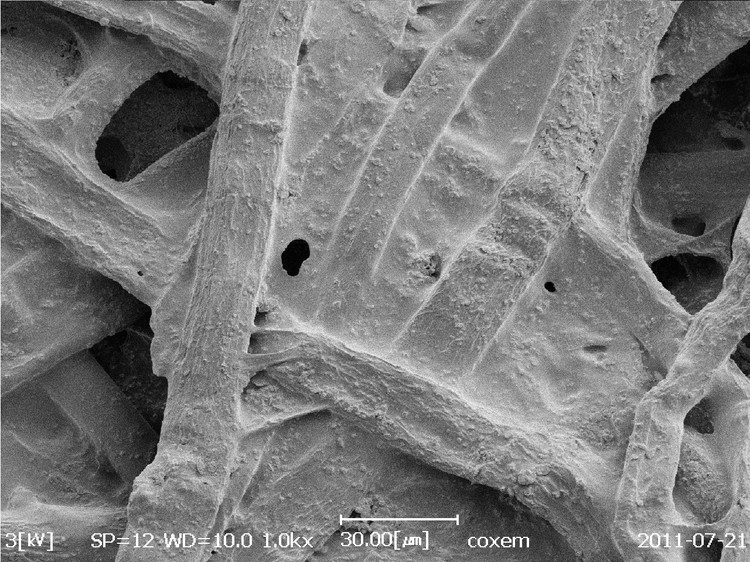

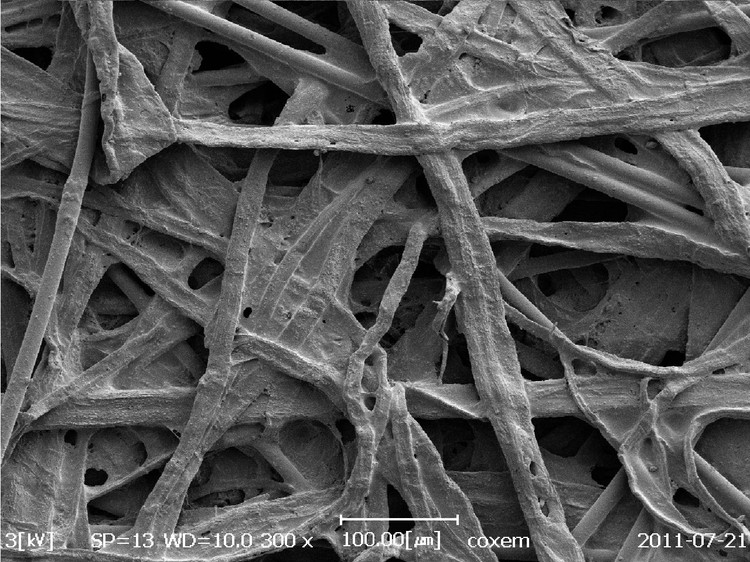

纸样品(扫描电镜SEM)  纸样品(扫描电镜SEM)

纸样品(扫描电镜SEM)  纸样品(扫描电镜SEM)

纸样品(扫描电镜SEM)  纸样品(扫描电镜SEM)

纸样品(扫描电镜SEM)  纸样品(扫描电镜SEM)

纸样品(扫描电镜SEM)  纸样品(扫描电镜SEM)

纸样品(扫描电镜SEM)  纸样品(扫描电镜SEM)


通过以上图像对照,3KV低加速电压条件下图像显示样品表面粗糙,具有更多细节,很少有边缘效应。图像灰度更加均匀,图像质量更高。而15KV中等加速电压,图像显示样品表面光滑,表面高频细节消失,纸纤维的边缘效应明显,灰度分布不均匀,影响了图像质量。然而15KV加速电压的显示的纸浆中添加的无机颗粒相对更加清晰。

对于纸纤维基体,平均原子序数低,粗略计算表明,在15KV加速电压下,电子束穿透深度在4微米以上,纤维边缘发射强烈的二次电子;而3kv电子束穿透深度0.2微米以下,因此边缘效应几乎消除。
