【金鉴出品】疑是有害硫化物确诊,100%找出导致LED硫化的真凶 发布时间:2015-09-08
LED支架上的镀银层接触含硫气体会生成硫化银,接触酸性的氯、溴气体则会生成对光敏感的卤化银,这都会导致光源变色失效。光源硫/氯/溴化在LED光源和灯具的生产、存储、老化、使用的每个环节都有可能发生。在光源发黑被确诊为硫/氯/溴化后,客户要根据硫/氯/溴化发生的环节,选择具体的排硫方案。目前金鉴推出的排硫/氯/溴检测项目有:灯具排硫/氯/溴(含内置电源)、灯具排硫/氯/溴(除外置电源)、电源排硫/氯/溴、辅料排硫/氯/溴、封装车间排硫/氯/溴、照明车间排硫/氯/溴、回流焊车间排硫/氯/溴。
然而排硫检测只是排查灯具里面的物料是否有硫、氯或溴等有害元素。但这些元素是否真正的对LED光源有害,在哪种条件下对光源有害,还需要进一步确认。金鉴检测凭借强大的研发能力和对LED产业数千个硫化案例经验的积累,在全世界率先推出针对LED光源镀银层变色失效的疑似有害硫化物确诊的解决方案,帮助客户100%地找出导致光源变色的真凶,提供改善方案,并且帮助客户彻底规避此类事故的再次发生,使LED硫化变色失效不再是难题。
金鉴检测从过往案例中举例说明,在LED的生产和使用环境中,部分物料会导致光源硫/氯/溴化。在这里金鉴澄清,并非所有的此类物料都会导致光源硫溴氯化,也有很多此类物料含有硫、溴或氯元素,但对LED光源无害,或者未达到使光源黑化失效的使用条件,这时就需做金鉴疑似有害物确诊。
1.灯板上的白油
某LED灯具厂的一批百万价值的T8灯管,存储在工厂的仓库内就出现灯珠大量硫化的现象,委托金鉴找出硫化的真凶。金鉴先取灯板上的不良灯珠做发黑初步诊断,发现是硫化是灯珠发黑的主因,然后对T8灯管做排硫检测,发现灯管内部有五种含不同浓度硫元素的物料。最后金鉴对这五种物料做疑似有害硫化物确诊,发现灯板上的白油为此次T8光源硫化的真凶。金鉴建议客户更换灯板物料,采用不含硫元素的灯板后,灯珠变色失效问题得到改善。

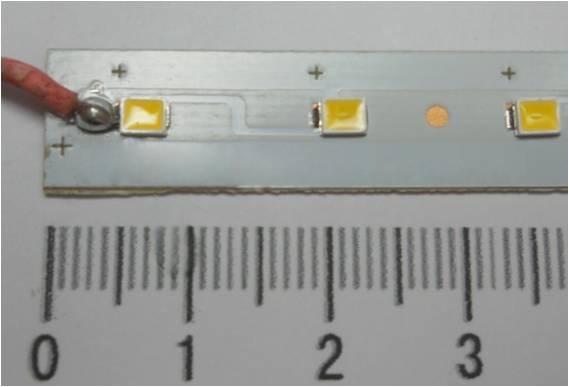

导致LED光源发黑的灯板
2.密闭空间里的金属散热器
金属散热器在成型之后会进行多道酸洗,去油去污渍,但如果清洁得不干净,会有硝酸、硫酸或盐酸的残余,这些酸性残余会溶解LED支架的镀银层,使之发生硫化、溴化或氯化现象。例如COB光源通常会固定在太阳花散热器的顶板上,外加透镜灯罩,形成一个密闭的系统。如果散热器含有酸性残余,光源被腐蚀的几率就很大。

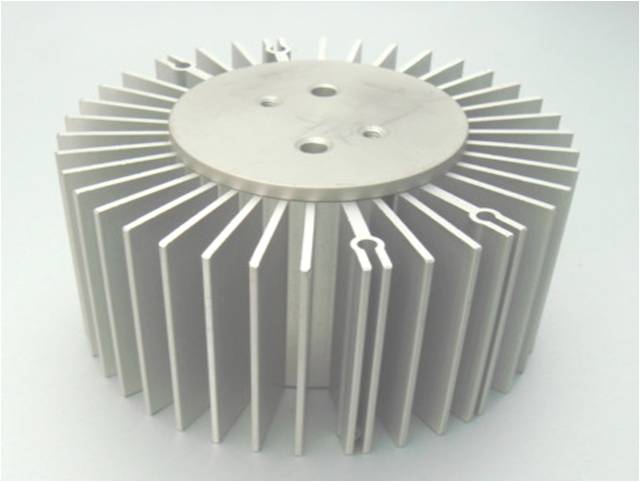

密闭空间里的金属散热器,对LED光源来讲是硫化高危品
3.密闭空间里的油漆
油漆中的原油有含硫化物,其成分十分复杂,有单质硫、硫化氢、硫醇类、硫醚类、二硫化物等。其中活性硫化物,如硫化氢、硫醇和单质硫等能与银直接起化学反应。油漆原油中含有的油田水,会含有氯化钠、氯化镁和氯化钙等盐类。在原油加工中,氯化镁和氯化钙很容易受热水解,生成具有强烈腐蚀性的氯化氢。金鉴检测发现如果散热器上的油漆和LED光源在同一密闭空间内,如果油漆中含有硫,这就很容易导致光源硫化。
密闭空间里的油漆,对LED光源来讲是硫化高危品
4.含溴、氯元素的铝基板的绝缘层
LED的PCB板绝缘层中可能含溴、氯元素,而溴、氯等元素极易与银反应成卤化银,使支架发生变色失效,在有光的环境下,溴化银会分解成黑色银单质,氯化银的颜色会逐渐变深。在这里,金鉴澄清,并不是所有的含溴、氯元素绝缘层都会导致光源出现黑化的现象,但是我们确实遇到两个案例,发现铝基板的绝缘层导致LED光源镀银层溴化发黑。

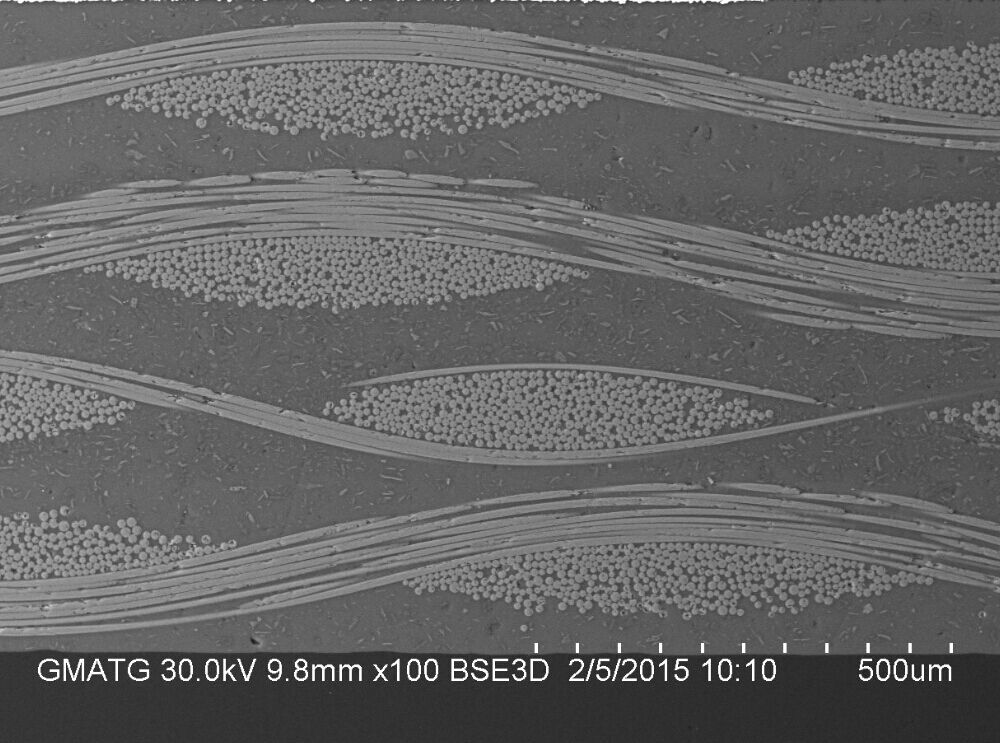

扫描电镜下的铝基板绝缘层截面图
5.锡膏助焊剂
某些助焊剂里的活化剂成分含有少数卤素或有机酸成分,它作用能迅速消除被焊金属表面的氧化膜,降低焊料的表面张力,使焊料迅速铺展在被焊金属表面。而卤素通常使用的是溴/氯,能将银腐蚀变成黑色溴化银/氯化银。金鉴建议LED照明厂尽量选择无卤助焊剂。

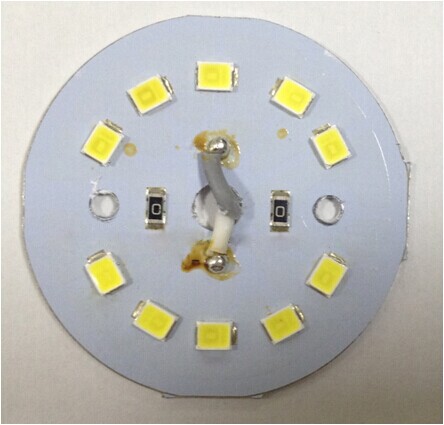

由卤素助焊剂导致黑化的LED灯盘
6.停车场里的汽车尾气
中国燃油含硫量为欧洲标准的15倍,严重超标,是大气污染的重要原因。汽油中有含硫有机物,在其点火燃烧的过程中,就会产生二氧化硫。在空气不太流通的停车场,高浓度的硫,极易导致LED灯发黑。 因此应用于停车场和隧道的LED要格外注意灯具的气密性。
停车场里含有高浓度的硫
7.含硫橡胶
在LED生产、使用过程中,橡胶制品随处可见,而部分橡胶制品含有硫元素,诸如含硫手套、干燥柜的密封圈、老化试验箱的橡胶密封圈等,这些都有可能成为硫化的源头。金鉴建议,加强橡胶类用品的使用管控,以减少LED硫化的几率。
含硫手套
