显微红外热点定位测试系统发布时间:2020-08-26

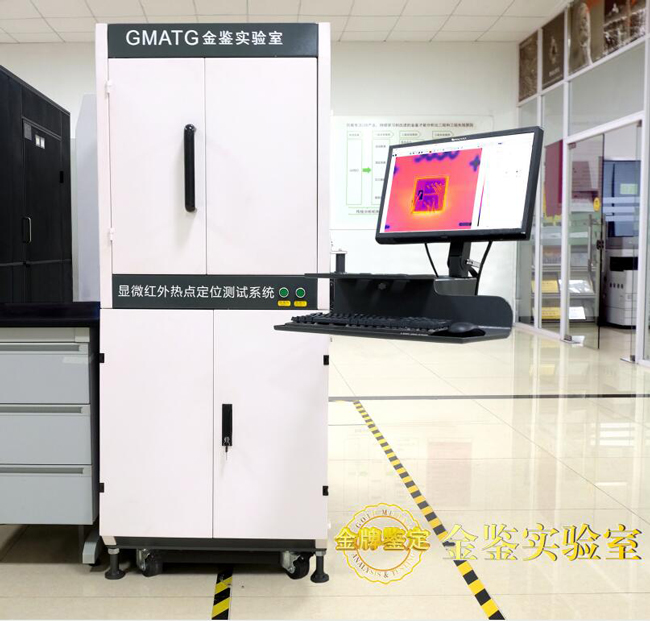

显微红外热点定位测试系统


半导体器件作为现代科技社会的一大进步,却因为各种原因停滞不前,其中半导体器件故障问题一直是行业内的热点问题,多种多样的环境因素,五花八门的故障形式,使得制造商不知所措,针对此问题,金鉴实验室推出显微红外热点定位系统,通过算法、芯片和图像传感技术的改进,打造出高精智能化的测试体系,专为电子产品FA设计,整合出一套显微红外热点定位测试系统,价格远低于国外同类产品,同样的功能,但却有更精确的数据整理系统、更方便的操作体系,正呼应了一句名言“最好的检测设备是一线的测试工程师研发出来的!”。


金鉴显微红外热点定位测试系统已演化到第四代:配备20um的微距镜,可用于观察芯片微米级别的红外热分布;通过强化系统软件算法处理,图像的分辨率高达5um,能看清金道与缺陷;热点锁定lock in功能,能够精准定位芯片微区缺陷;系统内置高低温数显精密控温平台与循环水冷装置校准各部位发射率,以达到精准测温度的目的;具备人工智能触发记录和大数据存储功能,适合电子行业相关的来料检验、研发检测和客诉处理,以达到企业节省20%的研发和品质支出的目的。


金鉴实验室设立仪器研发中心,自主研发的主要设备有显微光热分布系统、显微红外定位系统和激光开封系统。产品获得中科院、暨南大学、南昌大学、华南理工大学、华中科技大学、士兰明芯、清华同方、华灿光电、三安光电、三安集成、天电光电、瑞丰光电等高校科研院所和上市公司的广泛使用,广受老师和科研人员普遍赞誉。性能卓著,值得信赖。


红外显微镜系统(Thermal Emission microscopy system),是半导体失效分析和缺陷定位的常用的三大手段之一(EMMI,THERMAL,OBIRCH),是通过接收故障点产生的热辐射异常来定位故障点(热点/Hot Spot)位置。


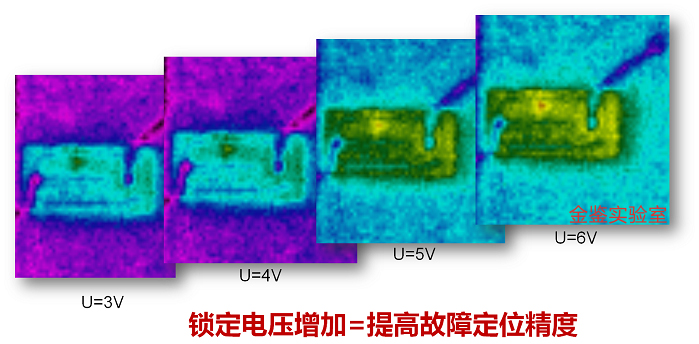

存在缺陷或性能不佳的半导体器件通常会表现出异常的局部功耗分布,最终会导致局部温度增高。金鉴显微热分布测试系统利用热点锁定技术,可准确而高效地确定这些关注区域的位置。热点锁定是一种动态红外热成像形式,通过改变电压提升特征分辨率和灵敏度,软件数据算法改善信噪比。在IC分析中, 可用来确定线路短路、 ESD缺陷、缺陷晶体管和二极管,以及器件闩锁。该测试技术是在自然周围环境下执行的,无需遮光箱。


金鉴显微红外热点定位测试系统优点:

1、高灵敏度的锁相热成像缺陷定位

2、配合电测,XRAY等对样品作无损分析

3、选配不同镜头,可分析封装芯片及裸芯片

4、对短路及漏电流等分析效果佳

5、0.03℃温度分辨率,20um定位分辨率,可探测uW级功耗

6、其他功能如真实温度测量,热的动态分析,热阻计算

7、相对于其他缺陷查找设备(EMMI,THERMAL,OBIRCH),价格可承受


与国外同类设备相比,金鉴显微红外热点定位测试系统优点显著:

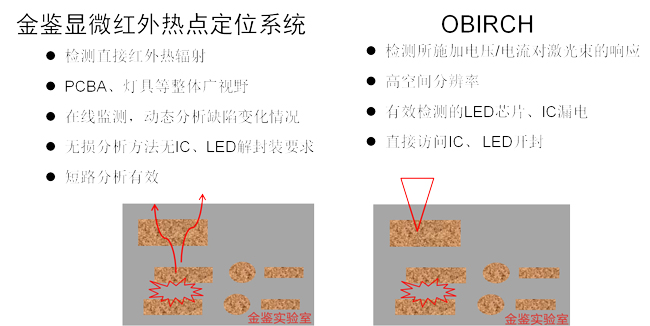

金鉴显微红外热点定位测试系统 VS OBIRCH

1、OBIRCH广泛用于芯片级分析和中等短路电阻,但挑战性低于10欧姆

2、金鉴显微红外热点定位系统一般具有较高的成功率

3、金鉴显微红外热点定位系统可兼容大样品、微米级样品测试

4、金鉴显微红外热点定位系统热点锁定功能可以显着扩大覆盖范围,降低漏电阻

5、金鉴显微红外热点定位系统支持长期在线监测热点缺陷异常

6、金鉴显微红外热点定位系统测试依据:GB/T 28706-2012 无损检测

7、金鉴显微红外热点定位系统可以对探测电源、芯片等短路漏电故障缺陷

8、热点锁定(lock in)功能:温度最高点定位聚焦过程只需要一秒



应用领域:

PCBA短路热点失效分析、IC器件缺陷定位、升温热分布动态采集、功率器件发热点探测、集成电路失效分析、无损失效分析、细微缺陷探测、热梯度。


金鉴显微红外热点定位测试系统特色功能:

1. 20μm微距镜,通过软件强化像素功能将画质清晰度提高4倍,图像分辨率提高至5μm,可用于观察芯片微米级别的红外热分布。


LED芯片是LED产业的最核心器件,芯片温度过高会严重影响LED产品质量; 但芯片及芯片内部的温度分布一直是检测难点;金鉴自研发的显微红外热点定位测试仪以及特殊配件可对LED芯片温度进行检测,通过对内部的温度分布分析,改善设计,提高LED产品质量。金线和正负电极的温度分布状况可以为研发人员提供布线设计依据,以及为芯片研发散热系统提供直观的芯片热分布数据。

芯片热分布图


2. 模拟器件实际工作温度进行测试,测试数据更真实有效。

LED光源的光热性能受温度的影响较大,脱离实际工作温度所测试的结果准确性较差,甚至毫无意义。而金鉴自主研发的显微热分布测试系统配备有高低温数显精密控温平台,能稳定控制灯珠引脚温度和基板温度,模拟模拟器件实际工作温度进行测试,提供更为真实有效的数据。该测试平台还配备有水冷降温系统,在100s内可将平台温度由100℃降到室温,有效解决了样品台降温困难的问题,该系统还可以稳定控制样品台温度维持在0℃-室温,适用于一些需要保持低温工作的器件。


3. 1TB超大视频录制支持老化测试等长期实时在线监测

金鉴显微红外热点定位测试系统的全辐射视频录像可以保存每一帧画面所有像素的温度数据支持逐帧分析热过程和变化,更容易发现和确认真实的温度值,以及需要进一步检查的位置。工程师可以利用显微红外热点定位测试系统记录灯具发热红外视频,分析出在不同的工作时间,灯具温度变化和温度分布情况,在此基础,达到分析评估LED灯具散热效果,寻找异常温度区域,定位关键失效点。


(1)手机可直接录制1000帧热像视频,没有电脑也能自动采集数据。

(2)自定义采样速率(最快5帧/秒)。


灯具温升变化图


灯珠芯片温升变化图


4.热灵敏度和分辨率高,便于分辨更小的温差和更小目标,提供更清晰的热像

专业测温,-20℃~650℃宽温度量程,测温误差±2℃或±2%。热灵敏度0.03℃,便于分辨更小的温差和更小目标,提供更清晰的热像。红外分辨率640x480,若使用算法改进的像素增强功能,可有4倍图像清晰度,画质提升为1280x960。

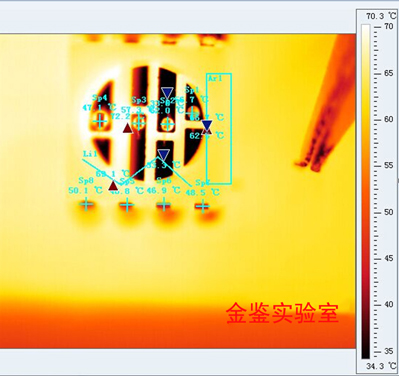

5.支持12个点,12个框和3条线的实时温度显示、分析功能,可导出时间温度曲线、三维温度图等测试数据。

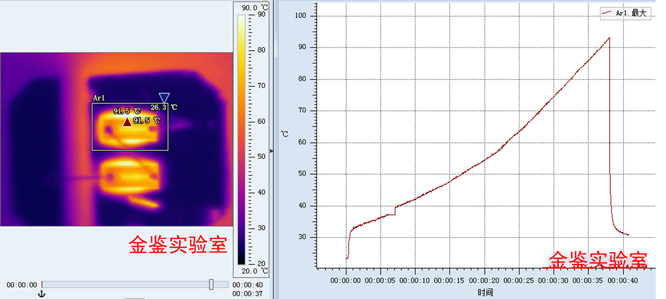

时间温度曲线:

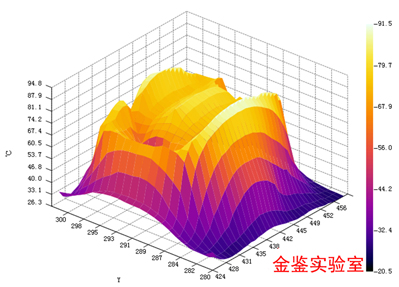

三维温度图:



6.手机触屏操作界面,简单易学,即开即用。

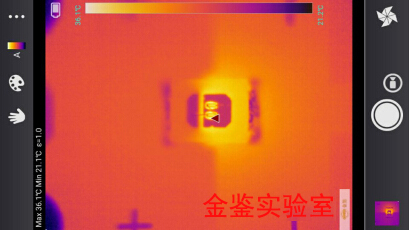

手机可直接录制1000帧热像全辐射视频;温变过程实时捕捉;没有PC也能自动采集数据。


7. 定制化的热像分析软件

金鉴定制PC端、APP分析软件: IR pro、JinJian IR针对LED产业开发的特殊应用功能,人性化的操作界面,更适合LED失效分析、研发测试,纠正多种错误测温方式,开发新的应用领域。具备强大的热像图片分析和报告功能,方便做各个维度的温度数据分析和图像效果处理。



8. 失效热点定位分析



案例一:金鉴显微红外热点定位系统查找芯片漏电点

客户反馈在测试芯片抗静电能力测试后,LED芯片出现漏电现象现在,委托金鉴要求查找芯片漏电点。


测试原理:

在通电点亮的LED芯片后,使用金鉴显微红外热点定位系统对芯片表面进行热分布扫描,如果LED芯片存在缺陷点,缺陷处的温度将无法迅速通过金属线传导散开,此时,会导致缺陷处温度累积升高,并进一步引起金属线电阻以及电流变化,通过金鉴显微红外热点定位测试系统可在线观看到芯片的热分布异常,定位缺陷位置。该方法常用于LED芯片内部高阻抗及低阻抗分析,芯片漏电路径分析。


测试过程:

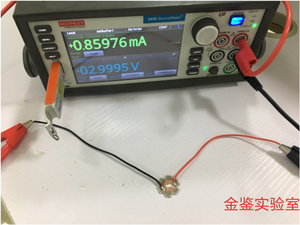

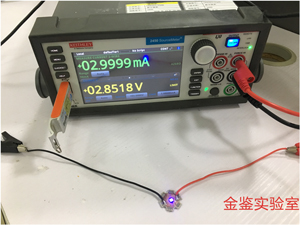

正向点亮漏电LED芯片,Vf偏低(左图)。反向测试芯片漏电流显示漏电流较大(右图)





金鉴工程师利用金鉴自研发显微红外热点定位热分布测试系统对漏电芯片进行点亮测试。


测试结果:

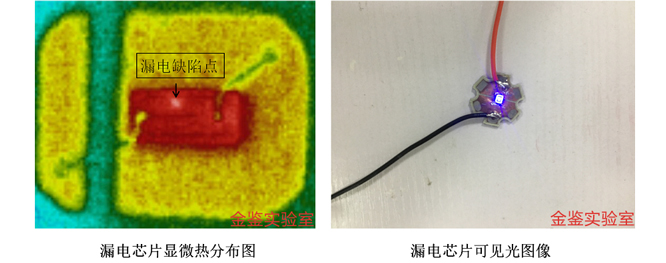

显微红外热点定位热分布测试结果显示:漏电芯片上热分布不均,存在异常热点,热点即为芯片漏电缺陷点。

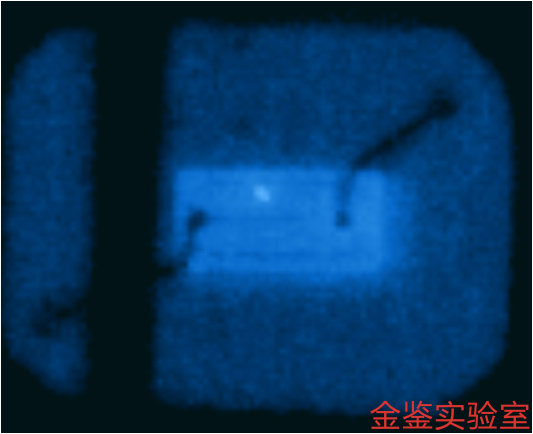

存在缺陷或性能不佳的半导体器件通常会表现出异常的局部功耗分布,最终会导致局部温度增高。金鉴显微红外热点定位热分布系统,利用新型高分辨率微观缺陷定位技术,可在大范围内高效而准确地确定关注区域(异常点)位置。图示为在金鉴显微红外热点定位测试布设备下LED芯片漏电图:

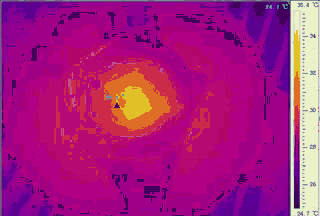

LED芯片热点定位图

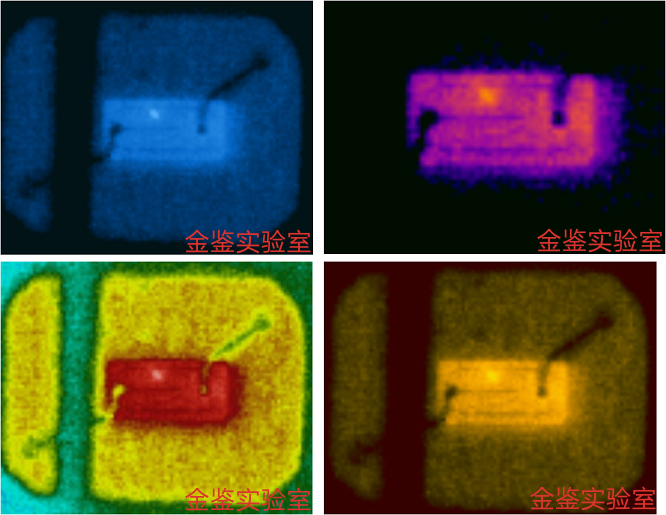

在金鉴显微红外热点定位测试系统中,不同模式调色板下的芯片漏电图如图所示显示:



不同调色板下的LED芯片热点定位图

对于受损LED来说,缺陷引起的非辐射复合几率增加,在加压增强的情况下,局部的高电场或强复合所引起的红外辐射能量被金鉴显微红外探测系统所接收,可以看到明亮的发光点或者热斑,再经过CCD图像转换处理,将其与器件表面的光学发射像叠加,就可以确认漏电造成发光点的位置。可见光与红外双重成像技术精确定位细微缺陷!


案例一:金鉴显微红外热点定位系统查找紫外垂直芯片漏电点

客户反馈其紫外垂直芯片存在漏电现象,送测裸晶芯片,委托金鉴查找芯片漏电点。

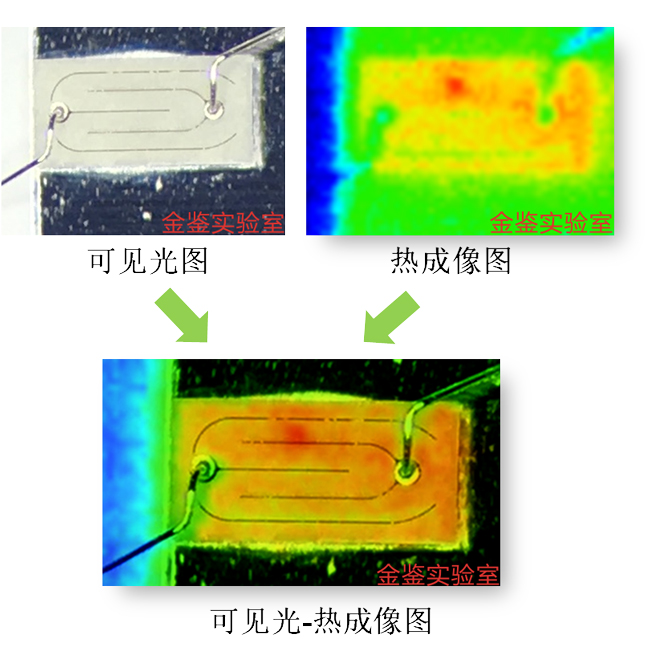

可见光图和热成像图融合,精准定位LED芯片热点

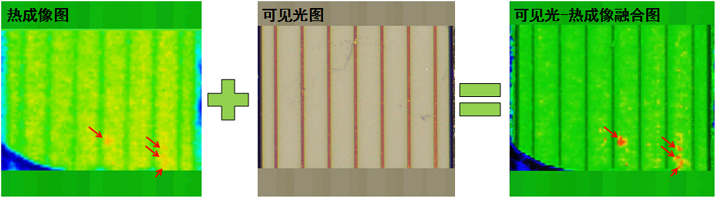

取裸晶芯片进行外观观察,发现芯片结构完整,无击穿形貌,表面干净无污染。通过金鉴探针系统对裸晶芯片加载反向电压后,在暗室中使用显微红外热点定位系统的热点自动搜寻功能定位到了芯片上若干热点。经过可见光与热成像双重成像融合后,可以清晰观察到热点所在,即为芯片漏电缺陷处。


案例二:

客户送测LED芯片,委托金鉴在指定电流条件下(30mA、60mA、90mA)进行芯片热分布测试。

其中60mA为额定电流。

点亮条件:30mA、60mA、90mA

环境温度:20~25℃/40~60%RH

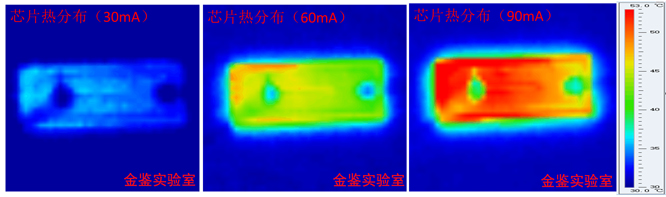

不同加载电流下LED芯片热分布图


灯珠正常使用时,额定电流为60mA。金鉴通过显微热分布测试系统发现,该芯片在额定电流下工作,芯片存在发热不均匀的现象,其负极靠近芯片边缘位置温度比正电极周围高10度左右。建议改芯片电极设计做适当优化,以提高发光效率和产品稳定性。


该芯片不同电流下(30mA、60mA、90mA)都存在发热不均的现象,芯片正极区域温度明显高于负极区域温度。当芯片超电流(90mA)使用时,我们发现过多的电流并没有转变成为光能,而是转变成为热能。


案例三:

某灯具厂家把芯片封装成灯珠后,做成灯具,在使用一个月后出现个别灯珠死灯现象,委托金鉴查找原因。本案例,金鉴发现该灯具芯片有漏电、烧电极和掉电极的现象,通过自主研发的显微热分布测试仪发现芯片正负电极温差过大,再经过FIB对芯片正负电极切割发现正极Al层过厚和正极下缺乏二氧化硅阻挡层。显微热分布测试系统在本案例中,起到定位失效点的关键作用。


对漏电灯珠通电光学显微镜观察:

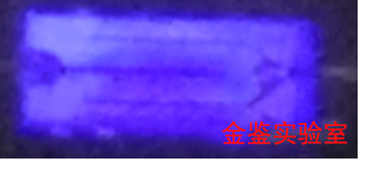

金鉴随机取1pc漏电灯珠进行化学开封,使用3V/50uA直流电通电测试,发现灯珠存在电流分布不均现象,负极一端处的亮度较高。


LED芯片光分布图


对漏电灯珠显微红外观察:

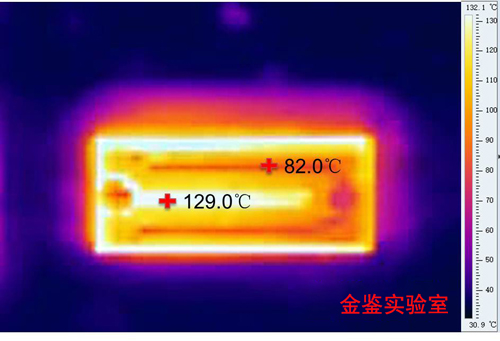

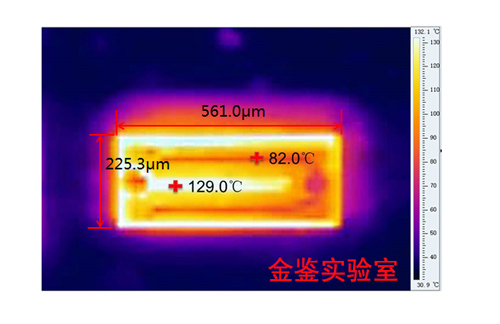

使用金鉴自主研发的显微热分布测试系统对同样漏电芯片表面温度进行测量,发现芯片正负电极温度差距很大,数据显示如图,负极电极温度为129.2℃,正极电极温度为82.0℃,电极两端温差>30℃。


LED芯片热分布图


死灯芯片正极金道FIB切割:

金鉴工程师对死灯灯珠芯片正极金道做FIB切割,结果显示芯片采用Cr-Al-Cr-Pt-Au反射结构,金鉴发现:


1.Cr-Al-Cr-Pt层呈现波浪形貌,尤其ITO层呈现波浪形貌,ITO层熔点较低,正极在高温下,芯片正极ITO-Cr-Al-Cr-Pt层很容易融化脱落,这也是金鉴观察到前面部分芯片正极脱落的原因。


2.芯片正极的铝层厚度约为251nm,明显比负极100nm要厚,而负极和正极Cr-Al-Cr-Pt-Au是同时的蒸镀溅射工艺,厚度应该一致。


3.在芯片正极金道ITO层下,我们没有发现二氧化硅阻挡层。而没有阻挡层恰好导致了正负电极分布电流不均,电极温差大,造成本案的失效真因。

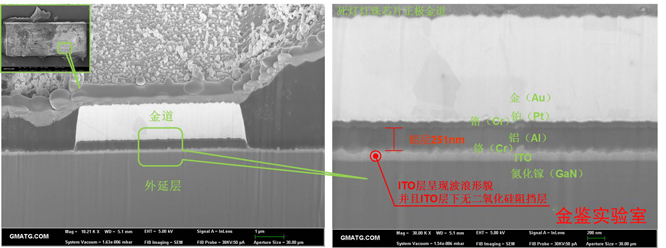

LED芯片正极金道FIB切割及截面形貌观察


案例四:

委托单位送测LED灯珠样品,要求使用显微热分布测试系统观察灯珠在不同电流下表面温度的变化情况。


对大尺寸的倒装芯片进行观察:

开始时样品电流为1A,此时芯片表面温度约134℃;一段时间后,电流降低到800mA,温度在切换电流后的2s内,温度下降到125℃,随后逐渐下降到115℃达到稳定;紧接着再把电流降低到500mA,10s后,温度从115℃下降到91℃。


加载电流变化下大尺寸倒装芯片的温度-时间曲线图



对小尺寸的倒装芯片进行观察:

样品在300mA下稳定时,芯片表面温度约为68℃;电流增加到500mA,10s后温度上升到99℃;随后把电流降低到200mA,13s后温度下降到57℃,此时把电流增加到400mA,芯片表面温度逐渐上升,在20s后温度达到稳定,此时温度约为83℃;最后把电流降低到100mA后,温度逐渐下降。


加载电流变化下小尺寸倒装芯片的温度-时间曲线图



案例四:灯珠漏电点定位

金鉴工程师在进行LED灯珠失效分析时发现灯珠漏电失效,电性测试发现灯珠芯片正常,但灯珠RB焊盘之间存在漏电现象。X-ray和SEM分析未能观察到支架内部及焊盘表面有金属导电物等漏电通道。




使用金鉴自研发显微红外热点定位测试系统对支架进行测试,结果显示RB焊盘之间可检测到异常发热点,即漏电缺陷位置。(电子器件存在缺陷异常或性能不佳的情况下,通常会表现出异常局部功耗分布,最终会导致局部温度升高。)由于支架漏电失效区域表面没有漏电通道,故漏电区域进行截面分析。






在SEM下观察,发现支架漏电区域界面存在发亮异常点,在BSE模式下发亮位置一般存在金属元素。进一步EDS测试结果显示,异常点均可检测到铜(Cu)元素,铜为导电物质且非注塑胶的固有成分。


因此,灯珠漏电失效的原因为支架注塑胶内部存在金属导电物质(EDS检测到铜),导致相邻的导体之间绝缘性能下降甚至造成漏电,最终使灯珠失效。


在本案例中,金鉴显微红外热点定位测试系统为电子器件漏电点分析提供了精准有效的指引。


案例五:电源失效分析之热点定位

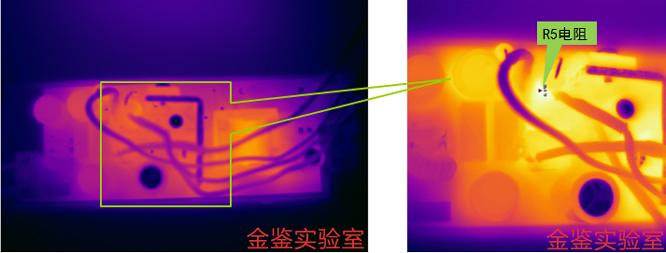

委托单位电源出现失效现象,委托金鉴查找电源失效原因。在该案例中,金鉴使用显微红外热点定位测试系统对电源进行测试,定位到电源结构中的R5电阻在使用时发热严重,经测温发现该电阻温度高达90℃。厂家建议碳膜电阻在满载功率时最佳工作温度在70℃以下,而该电源中R5碳膜电阻在90℃温度下满载工作,长期使用过程中导致R5电阻失效。


电源热分布图及热点定位


案例六:PCB器件失效分析

测试原理:PCB器件存在缺陷异常或性能不佳的情况下,通常会表现出异常局部功耗分布,最终会导致局部温度升高。金鉴显微红外热点定位系统利用新型高分辨率微观缺陷定位技术进行热点锁定(lock in) ,可快速而准确地探测细微缺陷(异常点)位置。

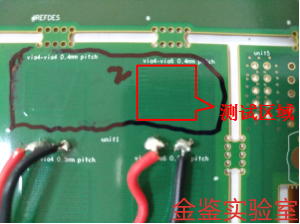

室温24.5℃条件下,对待测区域施加5V电压,此时导通电流为20mA。使用显微热点定位系统测试PCB板热点。如红外热点定位图所示,其中红色三角形标识处即为热点所在,红外-可见光融合图可观察到热点在PCB板上的位置,该热点位置即为PCB板漏电缺陷位置。



局部漏电PCB样品-红外热点定位测试

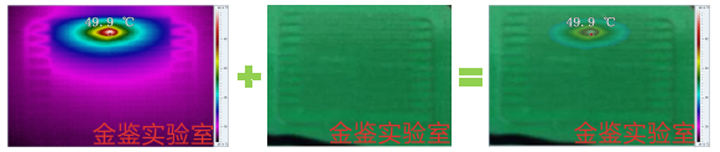

红外热点定位图                   可见光图(测试区域)                红外-可见光融合图


案例七:红外热点定位测试

委托单位反映LED屏存在短路异常,在室温26.5℃/51%RH条件下,对待测区域施加5V电压,此时导通电流为20mA。使用显微热点定位系统测试LED屏热点。先用标准镜头找出异常热点的大致位置,如图1在热分布图上可以看得到热点的大致范围,再换微距镜头,准确的找出热点具体的哪个位置,如图1,2在热分布图上可以清楚的看到热点在线路的哪个点上。


标准镜头(图1)                       微距镜头(图2)                    微距镜头(图3)
