全面解析电子背散射衍射技术：原理、应用与未来趋势 发布时间：2025-06-13 10:52:42
EBSD技术概述

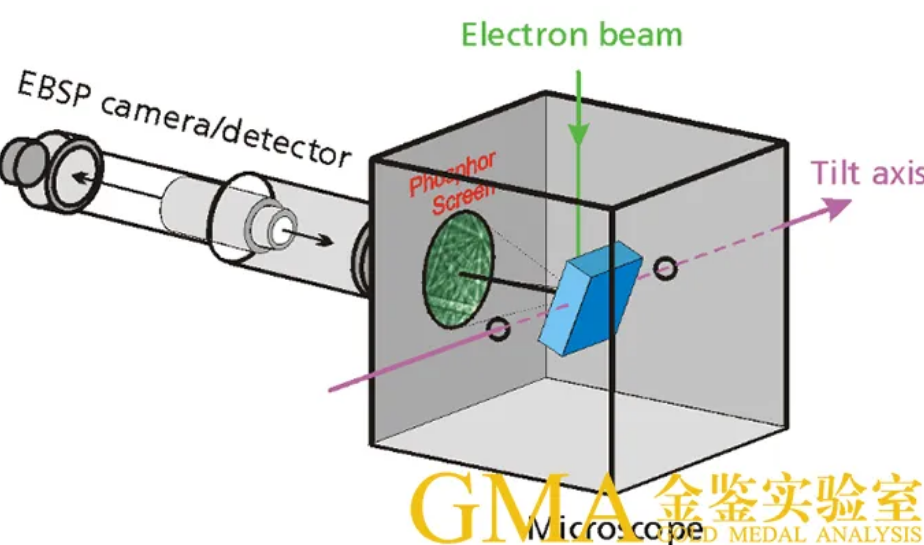

电子背散射衍射（EBSD）是一种尖端的材料分析技术，它依托于高能电子与材料表面晶体结构的交互作用，通过捕捉和解析由此产生的背散射电子的衍射模式，揭示材料的晶体学特征。

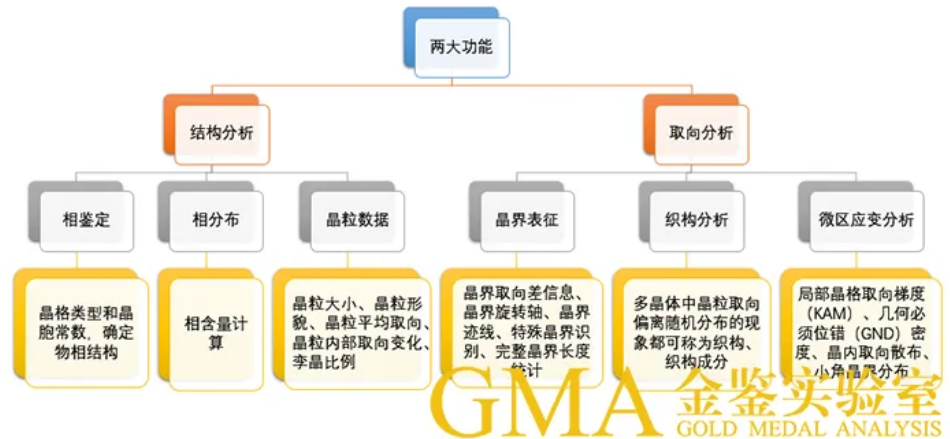

EBSD技术能够细致地描绘出晶体的取向、晶界的角度差异、不同物相的识别，以及晶体的局部完整性等关键信息，为我们深入掌握材料的力学和物理属性提供了重要依据。金鉴实验室作为专注于材料分析领域的科研检测机构，在电子背散射衍射（EBSD）技术领域拥有丰富的经验和先进的设备。我们的团队能够提供从样品制备到数据分析的一站式服务，确保您能够获得精确的材料晶体学信息。EBSD技术的运用极大地增强了材料科学家在微观层面上对材料结构的认识，使得他们在材料的设计和制造过程中能够做出更加精细和准确的选择。
选择EBSD技术的原因
EBSD技术之所以受到青睐，主要是因为它具备高分辨率和高取向精度。电子的波长远小于光波长，这使得EBSD能够提供比光学显微镜更高的分辨率，从而观察到更细小的晶体结构。此外，EBSD技术能够准确测量晶体取向角度，这对于研究晶体取向相关问题时非常有用。EBSD结合了透射电子显微镜（TEM）的微区分析特性和X射线或中子衍射的大面积样品区域统计分析特性，使其成为一种强大的微观组织表征技术。金鉴实验室拥有先进的 EBSD 设备，能够精准地捕捉和解析背散射电子的衍射模式，为材料分析提供可靠保障，如需进行专业的检测，可联系金鉴检测顾问189-2421- 2733。
EBSD技术的实际应用
在实际应用中，EBSD技术已经广泛应用于金属研究和加工、航天、汽车、核能、微电子、地球科学等领域。它可以用来研究晶体结构和取向，控制材料制备与加工，以及研究材料中的各种界面。例如，在金属材料的研究中，EBSD技术可以帮助科学家分析晶粒的生长方向和晶界的分布，这对于提高材料的强度和韧性至关重要。在半导体行业，EBSD技术可以用来分析晶体的缺陷，这对于提高器件的性能和可靠性非常重要。
EBSD技术的优势
EBSD技术的优势在于其高分辨率、高取向精度和快速数据采集能力。这些特点使得EBSD在材料科学领域中成为一种非常有价值的工具。与传统的X射线衍射技术相比，EBSD技术能够在更短的时间内提供更详细的晶体学信息，这对于需要快速分析和决策的工业应用来说是非常宝贵的，而金鉴实验室充分利用 EBSD 技术的高分辨率、高取向精度和快速数据采集能力，为材料科学研究提供高效服务。
EBSD样品制备要求
为了进行EBSD分析，样品需要满足一定的要求。对于块状样品，直径应不超过30mm，厚度在0~20mm之间。这样的尺寸要求可以确保样品在电子束的作用下能够产生高质量的衍射图样。
粉末状晶体样品则需要先进行镶嵌后制备，样品重量应为10克以上，以确保在EBSD分析过程中样品的稳定性。金鉴实验室配备了氩离子抛光仪，以确保样品表面的质量，从而获得高质量的EBSD图案。高质量的样品表面对于获得清晰的衍射图样至关重要，因为任何表面的不平整都可能影响衍射图样的质量和分析结果的准确性。
EBSD技术的未来发展
通过EBSD技术，研究人员能够深入理解材料的微观结构，优化材料设计，提高材料性能，这对于材料科学的发展具有重要意义。金鉴实验室作为国内领先的光电半导体失效分析科研检测机构，将持续关注EBSD技术的发展，不断提升自身技术水平，为材料科学的发展贡献更多力量。
