光耦合器（Optocoupler, OC），电子领域中一种利用光信号进行电-光-电转换的隔离器件，通常包含一个发光二极管（LED）作为光源和光敏半导体器件作为接收器。金鉴实验室作为专注于光电半导体芯片和器件失效分析的公共技术服务平台，拥有先进的测试设备，能够为光耦合器提供全面的性能评估和可靠性测试，确保其在汽车电子系统中的应用符合行业标准。

光耦合器以其小巧的体积、出色的电气隔离和强大的抗干扰能力，在多种电子应用中占据了重要位置。尤其在汽车电子系统中，光耦合器的使用日益增多，因此它们必须满足汽车行业的严苛可靠性标准，才能被用于汽车制造。这要求车用光耦合器必须通过AEC-Q系列标准认证

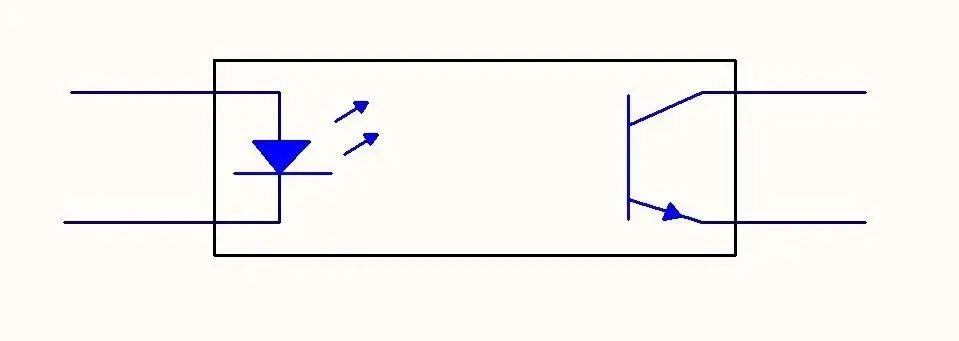

光耦电路示意图 （注：下文光敏半导体管均指受光端的组件。）

对于光耦合器的汽车行业认证标准，存在多种解释且缺乏明确指导。光耦合器由正向工作的LED和反向工作的光敏半导体组成，不属于传统分立半导体器件。AEC-Q104引入了多芯片模组（MCM）的概念，但指出不适用于包含AEC-Q102中LED的组件。AEC-Q101和AEC-Q102在器件特性上与光耦合器较为接近。金鉴实验室可以为您提供AEC-Q101和AEC-Q102认证所需的全面测试服务，确保您的产品符合最新标准，如需进行专业的检测，可联系金鉴检测顾问189-2421- 3655。

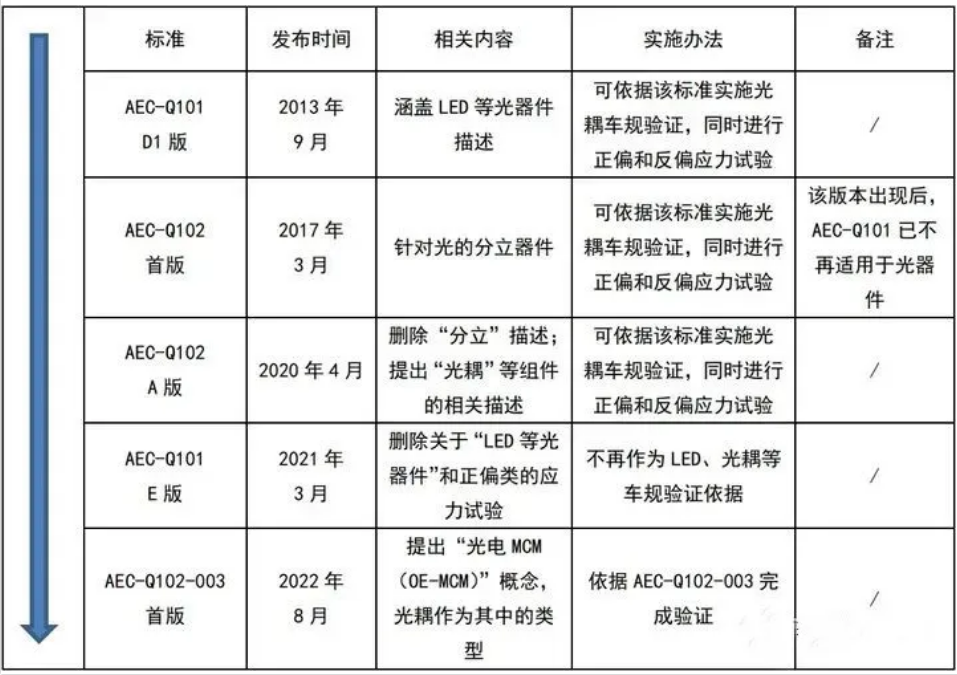

2013年版的AEC-Q101包含了正反向工作试验，适用于光电子器件。2017年，AEC-Q102发布，为光器件提供了认证依据。2020年，AEC-Q102-A版发布，指出光耦等光组件将在AEC-Q102-003中进一步细分。2021年，AEC-Q101更新至E版，去除了光类器件的描述和相关环境应力及寿命试验。到了2022年底，AEC-Q102-003发布，正式将光耦合器列为OE-MCM类型之一，确认了光耦合器的车规标准为AEC-Q102-003。

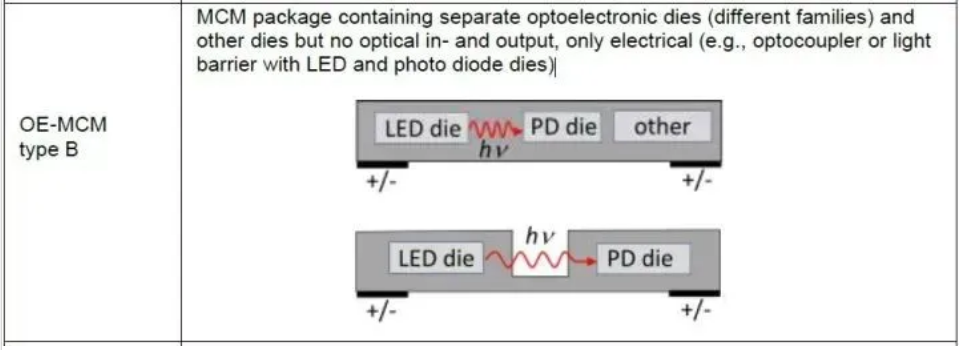

AEC-Q102-003适用OE-MCM中的分类B（来源：AEC - Q102-003 – REV August 28, 2022）

 AEC-Q101和AEC-Q102中关于“光”的描述

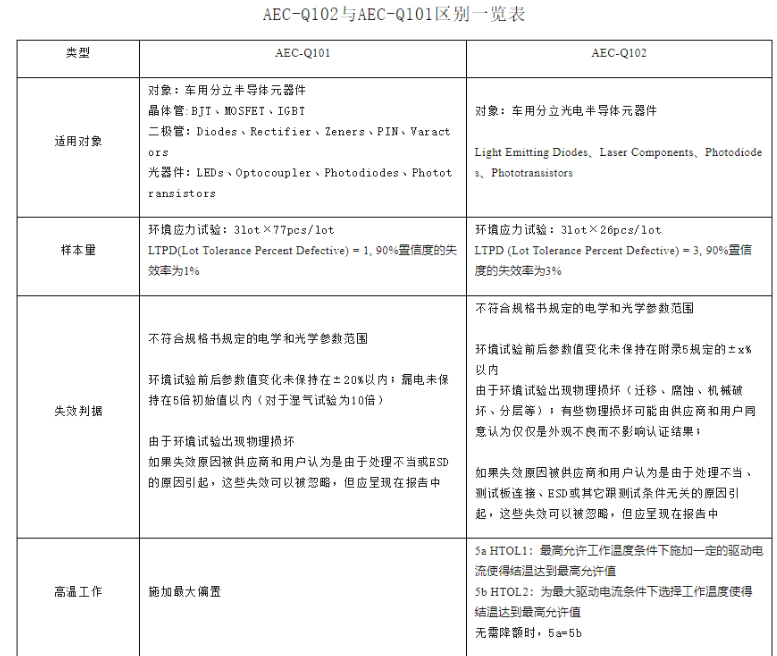

AEC-Q102与AEC-Q101在某些方面有共同要求，但也存在显著差异。金鉴实验室的专业团队将帮助您分析这两者的具体要求，并提供相应的测试方案。以下是两者的详细对比：

1.适用对象

• AEC-Q101：针对车用分立半导体元器件，如晶体管、二极管和光器件。

• AEC-Q102：专注于车用分立光电半导体元器件，如发光二极管、激光组件、光电二极管、光电晶体管。




2.样本量与环境应力试验

• AEC-Q101：要求3批，每批77件，LTPD（批量容差百分比缺陷）为1%，90%置信度的失效率为1%。

• AEC-Q102：要求3批，每批26件，LTPD为3%，90%置信度的失效率为3%。




3.失效判据

• AEC-Q101与AEC-Q102均规定，若器件的电学和光学参数不符合规格书规定，或环境试验前后参数值变化超出规定百分比，或因环境试验出现物理损坏，则视为失效。

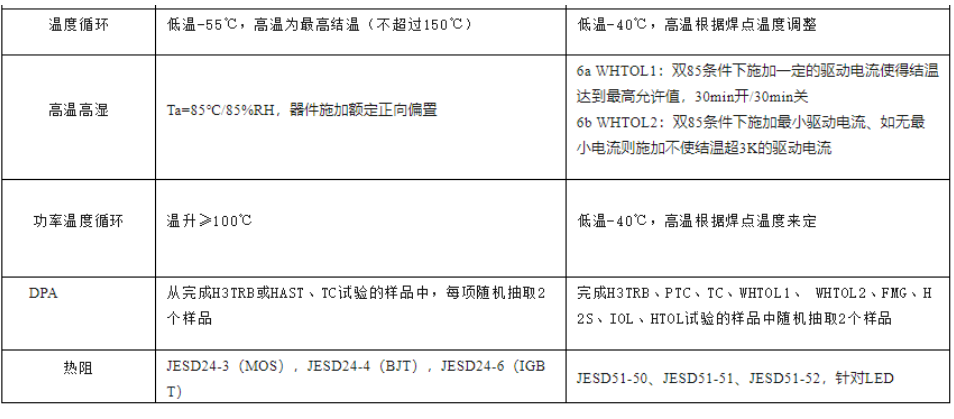

4.环境应力与寿命试验

• AEC-Q101与AEC-Q102均包含高温工作（HTOL）、温度循环（TC）、功率温度循环（WHTOL）等试验项目。




5.AEC-Q102新增项目

• AEC-Q102相较于AEC-Q101，新增了振动、冲击、VVF变频振动试验、MS机械冲击、脉冲工作寿命（PLT）、凝露（DEW）、H2S硫化氢腐蚀、FMG混合气体腐蚀等项目。




金鉴实验室作为国内领先的光电半导体失效分析科研检测机构，致力于为汽车产业链提供创新的品质解决方案，提升中国制造的质量水平。实验室提供的服务包括但不限于AECQ-100、AECQ-101、AECQ-102、AECQ-103、AECQ-104、AECQ-200等多系列的认证与检测服务。金鉴实验室能够为光电、半导体、PCB/PCBA、电子辅料等提供全面的性能检测、可靠性验证和失效分析服务，并根据不同产品测试需求制定合适的测试方案，提供一站式解决方案。

AEC-Q102与AEC-Q101虽然在某些要求上相同，但AEC-Q102针对光耦合器等光电子器件提供了更详细的认证指导，包括新增的振动、冲击等试验项目。选择正确的认证标准对于确保光耦合器产品的高可靠性至关重要。
